CO, refrigerante: Ventajas para
①Inflamable, no tóxico.
②Producto natural.
3Does no requerir cualquier procedimientos especiales recuperar el refrigerante
4 ninguna necesidad de reacquire.
5 ningún daño a la capa de ozono.
6.ODP=0 (valor potencial 0) 2 de la amenaza del ozono
7.GWP=1 (valor potencial del efecto de invernadero 1)
8.Not conforme al impuesto y a las regulaciones reguladoras de cualquier país.
Ventajas para CO, pompa de calor: pompa de calor residencial de la fuente de aire del CO2 de la agua caliente en la temperatura al aire libre y la temperatura del agua de la salida 80°C de -15°C
la temperatura del agua 1The puede estar hasta 100℃, almacenamiento de alta temperatura puede reducir el volumen del tanque de agua.
2 el límite de trabajo is-43℃, pero el agua todavía se pueden descargar eficientemente.
el POLI máximo 3 es 5.5.And para la máquina multifuncional toda junta, su POLI máximo es 7.
La máquina toda junta 4 puede producir la agua caliente y fría al mismo tiempo a alcanzar para maximizar la utilización efficiencial de la energía.
5.Can resuelven diverso consumo de agua.
6 el solo mecanismo 520kW coaxial se puede combinar con los módulos múltiples.
⑦Seguridad, con 6times para la protección de la seguridad de la sobrepresión, el agua y la separación de la electricidad.
⑧El control frequengy inteligente de la conversión puede ahorrar el 50% de la energía al descongelar.
diseño 9.Split, especialmente para los lugares de gran altura que no pueden ser alzados y ser transportados.
10. El control inalámbrico elegante del APP, puede realizar a la gestión sin tripulación.

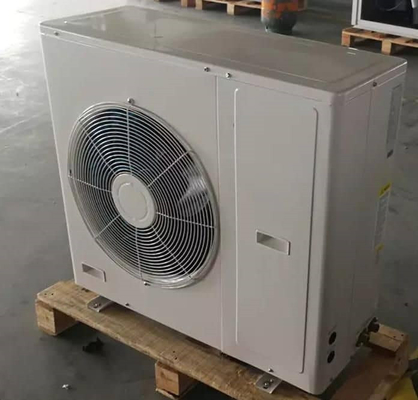

Pompa de calor del inversor de DC del CO2
Compresor de dos etapas de la frecuencia variable 1.DC.
2. El Fractura-tipo máquina se puede configurar con un volumen máximo del tanque de agua es 2000L.
volumen incorporado del tanque de agua 3.Integrated como 40L, 180L, 220L, 260L, 320L
④Funciones del producto: Sola máquina de la unidad de la agua caliente, termo, calefacción solar caliente nacional de Water+ Heating+.
(5 convenientes para las casas, Illas, los pequeños hoteles, las pequeñas fábricas, la desinfección del hospital, el etc.

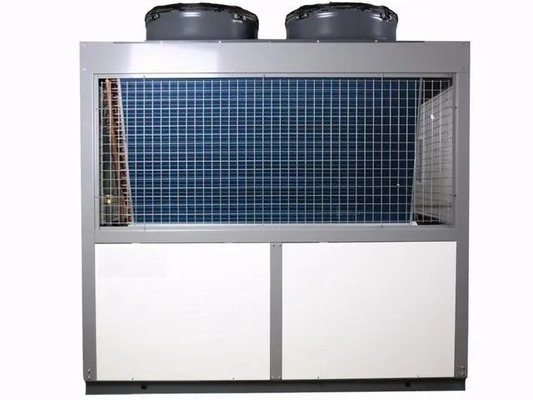

Pompa de calor del inversor de CO2AC
Compresor del inversor 1AC.
②Control de tubería de CPP/PLC, pantalla táctil colorida.
El tanque de agua de la presión atmosférica 3 se puede configurar arbitrariamente, y la capacidad del tanque de agua
puede ser configurado a pedido.
④Función del producto: Agua caliente + calefacción das alta temperatura
5Suitable para los hoteles grandes y medianos, las fábricas medianas y en grande comerciales
edificios residenciales, estadios, granjas y otros lugares que necesitan calentar.
Funcionamiento de la pompa de calor residencial de la fuente de aire del CO2 de la agua caliente en la temperatura al aire libre y la temperatura del agua de la salida 80°C de -15°C
Condiciones de trabajo ultrabajas de la temperatura: temperatura ambiente DB-10-C, temperatura 9°C de la entrada del agua;
Descongele la condición: temperatura ambiente DB2°C/WB1°C, temperatura 9°C de la entrada del agua; condición de la baja temperatura: temperatura ambiente DB7°C/WB6°C, temperatura 9°C de la entrada del agua; condiciones de trabajo estándar: °C de la temperatura ambiente DB20°C /WB15, temperatura del agua de la entrada 15°C; condiciones de trabajo das alta temperatura: temperatura ambiente DB38°C/WB23°C, temperatura del agua de la entrada 29°C.
Notas de la instalación:
1. El espaciamiento alrededor de la instalación no debe ser menos de Im;
2. Las tuberías con excepción de la pompa de calor se deben proteger contra helada y los elementos de calefacción pueden ser instalados;
3. las medidas del aislamiento y de la protección de calor se deben tomar para las tuberías para que la circulación de la agua caliente prevenga pérdida de calor.
| HP | A/mm | B/mm | C/mm |
| 7,5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | el an o 80 |
|
Pompa de calor del inversor de DC del CO2 pompa de calor residencial de la fuente de aire del CO2 de la agua caliente en la temperatura al aire libre y la temperatura del agua de la salida 80°C de -15°C |
|||||
| Tipo | LN-6ZW-40L | LN-7ZW-250L | LN-8ZW | ||
| Función | Capacidad de calefacción | kilovatio | 6,0 | 6,8 | 7,8 |
| Capacidad de la agua caliente | L./H | 114,6 | 129,9 | 149 | |
| Potencia de entrada de calefacción | kilovatio | 1,30 | 1,51 | 1,7 | |
| POLI | W/W | 4,6 | 4,5 | 4,6 | |
| Fuente de alimentación | V/Ph/Hz | 115V~220V~50/60Hz | |||
| Temperatura del agua de la salida nominal | ℃ | 60,0 | |||
| Temperatura del agua de la salida máxima | ℃ | 90,0 | |||
| Gama de temperaturas ambiente de trabajo | ℃ | (-) 25-43 | |||
| Tamaño del tubo de la conexión del agua | milímetro | DN20 | |||
| Refrigerante | Tipo | R744/CO2 | |||
| Dimensiones | milímetro | 520x 520x 1700 | 850x 680x 2060 | 910x430x920 | |
| Nivel de ruidos | DB (A) | 42,0 | 43,0 | 44,0 | |
| Peso neto | Kilogramo | 149,0 | 224,0 | 130,0 | |
| Inversor | DC | ||||
| Condición de temperatura estándar: | |||||
| Temperatura ambiente 20°C, temperatura del agua: Entrada 15" C, mercado 60°C | |||||
| Pompa de calor del inversor de la CA del CO2 | ||||||
| Tipo | LN-40ZW | LN-75ZW | LN-120ZW | |||
| Función | Capacidad de calefacción | kilovatio | 40 | 75,5 | 125,4 | |
| Capacidad de la agua caliente | L./H | 764 | 1442 | 2396 | ||
| Potencia de entrada de calefacción | kilovatio | 9 | 16,7 | 26,6 | ||
| POLI | W/W | 4,4 | 4,5 | 4,7 | ||
| Fuente de alimentación | V/Ph/Hz | 380V~415V~ 50/60Hz | ||||
| Temperatura del agua de la salida nominal | ℃ | 60 | ||||
| Temperatura del agua de la salida máxima | ℃ | 90 | ||||
| Gama de temperaturas ambiente de trabajo | ℃ | (-) 25-43 | ||||
| Tamaño del tubo de la conexión del agua | milímetro | DN20 | DN20 | DN25 | ||
| Refrigerante | Tipo | R744/CO2 | ||||
| Dimensiones | milímetro | 1803x830x2100 | 2045x1108x2300 | 2470x1370x2415 | ||
| Nivel de ruidos | DB (A) | 49 | 54 | 65 | ||
| Peso neto | Kilogramo | 530 | 985 | 1360 | ||
| Inversor | CA | |||||
| Condición de temperatura estándar: | ||||||
| Temperatura ambiente 20°C, temperatura del agua: Entrada 15' C, mercado 60C | ||||||
El tanque de agua del Presión-transporte del diagrama de aplicaciones
pompa de calor residencial de la fuente de aire del CO2 de la agua caliente en la temperatura al aire libre y la temperatura del agua de la salida 80°C de -15°C
Sistema de control elegante del diagrama de sistemas
pompa de calor residencial de la fuente de aire del CO2 de la agua caliente en la temperatura al aire libre y la temperatura del agua de la salida 80°C de -15°C
Diagrama esquemático del sistema
