Fuerza de las pompas de calor del aire o de la agua-fuente que utilizan el CO2 como refrigerante
El regulador de la pompa de calor del dióxido de carbono, la pompa de calor del dióxido de carbono incluye un compresor, una fan, una bomba de agua, una válvula electrónica de la extensión, una válvula de tres vías, un evaporador y un cambiador de calor, y el regulador incluye un sensor de temperatura, que se arregla en la pompa de calor del dióxido de carbono y se utiliza para detectar cada temperatura del punto clave; el control de presión de alta presión, que se fija en el mercado del compresor, detecta si la presión de la pompa de calor del dióxido de carbono excede el límite superior del sistema y envía una señal al MCU; el control de presión de la presión baja, que se fija en la entrada del compresor, detecta si la presión de la pompa de calor del dióxido de carbono es más baja que el límite más bajo del sistema y envía una señal al MCU; el módulo de impulsión de la retransmisión se utiliza para controlar el compresor, la fan y la válvula de tres vías; el módulo de impulsión de la bomba de agua se utiliza para ajustar la velocidad de la bomba de agua; el módulo de impulsión electrónico de la válvula de la extensión se utiliza para conducir la válvula electrónica de la extensión. El regulador soluciona con eficacia problemas complejos tales como alto coste del sistema de control, de la diagnosis de falta inteligente y de la operación ahorro de energía y eficiente, y hace el sistema del regulador optimizado más con análisis y el proceso en tiempo real de datos.
Un sistema de sequedad del barro de la pompa de calor del dióxido de carbono, el sistema de sequedad del barro de la pompa de calor del dióxido de carbono incluye: una unidad de sequedad del barro, la unidad de sequedad del barro se utiliza para secar el barro para obtener el barro secado y el aire caliente húmedo; y una pompa de calor del dióxido de carbono una unidad, la unidad de la pompa de calor del dióxido de carbono se utiliza para formar el aire húmedo y caliente que fluye en la unidad de la pompa de calor del dióxido de carbono de la unidad de sequedad del barro en el aire de alta temperatura seco, y entonces volviendo el aire de alta temperatura seco a la unidad de sequedad del barro, el aire de alta temperatura seco se utiliza como fuente de calor para secar el barro. El modelo para uso general adopta una unidad supercrítica de la pompa de calor del CO2, la temperatura de extractor del compresor es alta, el calor latente del CO2 es alto y sin condensación, así que la temperatura del mercado del aire caliente puede alcanzar sobre 100 el ° C, y la eficacia de sequía se aumenta grandemente
El sistema de calefacción directo del calor del multi-tanque de la serie de la pompa de calor del dióxido de carbono incluye: un calor del dióxido de carbono pompa la unidad y un tanque de agua, y se caracteriza en ése: los tanques de agua son varios y están conectados en serie con uno a, y una válvula de atajo se arregla entre los dos tanques de agua adyacentes; El mercado del agua de la unidad de la pompa de calor está conectado con el tanque de primera agua, y el puerto de vuelta del agua de la unidad de la pompa de calor del dióxido de carbono está conectado con el tanque de agua terminal; el mercado del agua del tanque de primera agua está conectado con la entrada del agua del equipo de calefacción, y el tanque de agua terminal está conectado con la entrada del agua del equipo de calefacción; Una rama de la fuente del agua del grifo también se proporciona en la rama del abastecimiento de agua entre la unidad de la pompa de calor del dióxido de carbono y el tanque de primera agua. El modelo para uso general tiene la estructura simple, la instalación conveniente y ajuste, mejora la estabilidad de la unidad, reduce mantenimiento y costes materiales, y mejora la eficacia del intercambio de calor del cambiador de calor transcritical de la pompa de calor del dióxido de carbono.

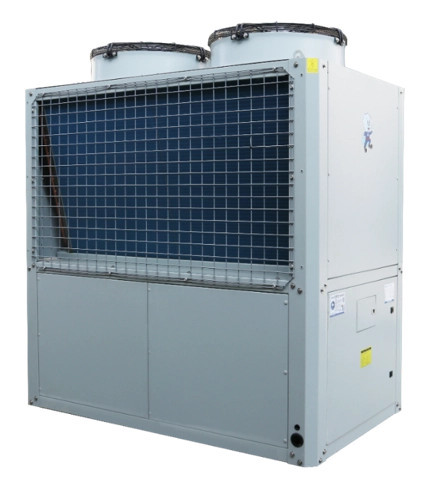

Pompas de calor comerciales del aire o de la agua-fuente que utilizan el CO2 como refrigerante
| Tipo de la unidad | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Especificaciones | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Fuente de alimentación | Five-wire380V/50Hz trifásico | ||||||
| Modo de calefacción | Tipo directo del calor/del ciclo | ||||||
| Condiciones de trabajo estándar | Capacidad de calefacción (kilovatios) | 27,5 | 36,7 | 55,1 | 72,8 | 10.6.5 | 155,1 |
| Energía entrada (kilovatios) | 6,1 | 8,2 | 13,7 | 16,1 | 23,6 | 34,5 | |
| POLI | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Corriente caliente (³ de m /h) | 0,59 | 0,79 | 1,18 | 1,56 | 2,29 | 3,33 | |
| Condición da alta temperatura | Kilovatios de la capacidad de calefacción) | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 13.1.5 |
| Energía entrada (kilovatios) | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| POLI | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | |
| Corriente caliente (³ de m /h) | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Condición de la baja temperatura | Capacidad de calefacción (kilovatios) | 17,3 | 21,4 | 34,8 | 41,5 | 62,2 | 94,5 |
| Energía entrada (kilovatios) | 6,2 | 7,6 | 12,4 | 14,8 | 22,2 | 33,8 | |
| POLI | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | |
| Corriente caliente (³ de m /h) | 0,32 | 0,4 | 0,65 | 0,78 | 1,16 | 1,77 | |
| Información componente | Tamaño de la junta de tubo de agua | DN20 | DN25 | DN32 | DN40 | ||
| Cambiador de calor del agua | Cambiador de calor de la placa o de la manga | ||||||
| Cambiador de calor del aire | Aleta de aluminio para el tubo de cobre | ||||||
| tipo del compresor | intercambio Semi-cerrado | ||||||
| El panel de la operación | Pantalla táctil del color | ||||||
| Temperatura máxima del mercado (℃) | 90℃ | ||||||
| Refrigerantes | R744 (CO2) | ||||||
| Presión del diseño (MPa) | Alta cara 15, cara baja 8 | ||||||
| Dimensiones (longitud, anchura y altura milímetros) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Ruido (DB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Peso (kilogramos) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| ALCANCE del uso | Temperatura del agua de alimentación (℃) | 5~ 40 | |||||
| Presión de agua de alimentación | 0,05~ 0,4 | ||||||
| Temperatura efluente (℃) | 55~ 90 | ||||||
| Flujo máximo | 1,2 | 1,5 | 2,4 | 3,2 | 4,9 | 6,5 | |
| Temperatura ambiente (℃) | ’ - 20~43 | ||||||
