| Moq: | Negociable |
| Price: | negotiable |
| Embalaje Estándar: | paquete estándar de la exportación, o según la petición del cliente |
| Período De Entrega: | 1-30 días laborables |
| Método De Pago: | L/C, D/A, D/P, T/T, Western Union, |
| Capacidad De Suministro: | 80000pcs/year |

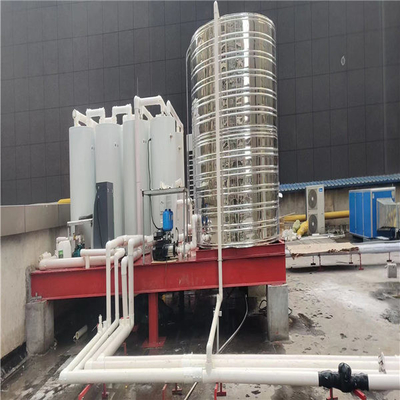

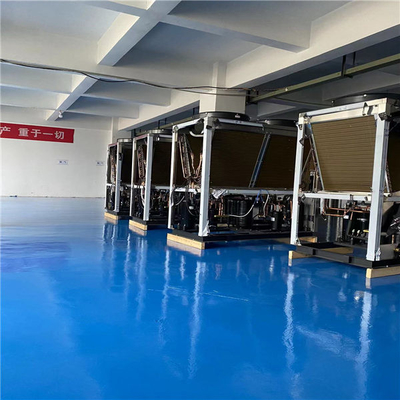

Fuerza de 18 kW de CO2 R744 bomba de calor de fuente de aire calentador de agua y sistema de calefacción EVI para temperatura baja -25°C
La bomba de calor de dióxido de carbono incluye un caparazón, una placa divisoria está dispuesta horizontalmente en el caparazón, un conjunto de intercambiador de calor está fijado sobre la placa divisoria,y el conjunto de intercambiadores de calor incluye intercambiadores de calor dispuestos oblicuamente a ambos lados de la placa divisoria, y el conjunto del intercambiador de calor está dispuesto por encima del conjunto del intercambiador de calor.el deflector divide la carcasa en espacios superiores e inferiores, el conjunto del intercambiador de calor se instala por encima del deflector y el sistema de tuberías y el sistema de circulación se instalan en el espacio situado por debajo del deflector,El conjunto del intercambiador de calor y el sistema de tuberías están separados por la placa divisoria para evitar la convección fácilmente formada entre el intercambiador de calor y el sistema de tuberías, evitando así la influencia mutua entre los dos, lo que favorece el funcionamiento normal de la bomba de calor de dióxido de carbono.
El componente de intercambio de calor de la bomba de calor de dióxido de carbono incluye una placa de montaje, dos lados de la placa de montaje están inclinados con intercambiadores de calor,los extremos de los intercambiadores de calor de ambos lados están conectados por placas de extremoEn la presente invención, los intercambiadores de calor están dispuestos en ambos lados, lo que puede formar un área de intercambio de calor más grande,que es beneficioso para mejorar la eficiencia del intercambio de calor de la bomba de calor de dióxido de carbono.
Separadores de gas-líquido en tándem para sistemas de bomba de calor de dióxido de carbono. El sistema de bomba de calor de dióxido de carbono utiliza un separador de gas-líquido en serie, incluido un separador de gas-líquido,el separador gas-líquido incluye un monómero de primera etapa y un monómero de segunda etapa, y el monómero de primera etapa y el monómero de segunda etapa están conectados a través de tubos en serie,El centro de la primera entrada de aire y el centro de la primera salida de aire se distribuyen simétricamente con el eje del monómero de primera etapa como el centro de simetría, y el centro de la segunda entrada de aire y el centro de la segunda salida de aire son los mismos que el monómero de segunda etapa.El eje es el centro de la simetría y el centro está distribuido simétricamenteLa línea entre el centro de la primera entrada de aire y el centro de la segunda entrada de aire es paralela a la línea entre el centro de la primera salida de aire y el centro de la segunda salida de aire. El modelo de utilidad tiene los efectos beneficiosos de poder evitar efectivamente el retorno instantáneo de sustancias líquidas al compresor demasiado,la prevención del fenómeno de los cilindros quemados, y garantizar que se cumplan los requisitos de funcionamiento y funcionamiento sin estar restringidos por los requisitos de producción.

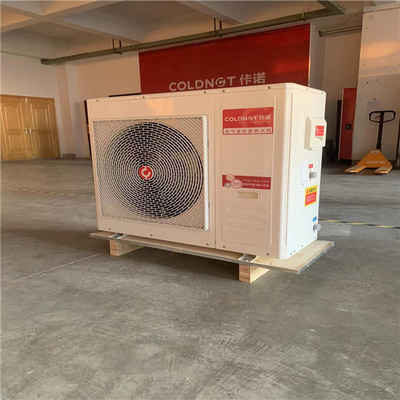

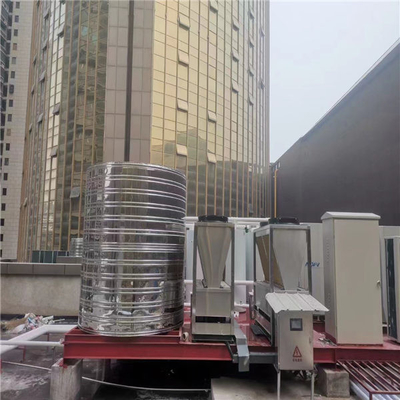

18KW CO2 R744 bomba de calor de fuente de aire sistema de calefacción y calefacción de agua EVI para temperatura baja -25°C
| Tipo de unidad | Se aplicará el procedimiento de evaluación de la conformidad. | SJKRS-36II/C. Las condiciones de los equipos de ensayo y de los equipos de ensayo y de ensayo | Se aplicará el método de ensayo de la SJKRS-55. | SJKRS-73 I/C: el sistema de control de las emisiones de gases de efecto invernadero | SJKRS-106 IC: el sistema de control de las emisiones de gases de escape | Se aplicará el procedimiento de ensayo de la norma de calidad de los productos. | |
| Especificaciones | 7.5 CV | 10 CV | 15 CV | 20 CV | 30 CV | 40 CV | |
| Fuente de alimentación | Las demás máquinas y aparatos, incluidos los aparatos de la categoría 84 | ||||||
| Modo de calentamiento | Tipo de calor directo/ciclo | ||||||
| Condición de trabajo estándar | Capacidad de calefacción (kW) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Potencia de entrada (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| El COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Flujo de agua caliente ((m3/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Condición de alta temperatura | Capacidad de calefacción kW | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Potencia de entrada (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| El COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Flujo de agua caliente ((m3/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Condición de baja temperatura | Capacidad de calefacción (kW) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Potencia de entrada (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| El COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Flujo de agua caliente ((m3/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| Información sobre los componentes | Tamaño de la unión de la tubería de agua | DN20 | DN25 | DN32 | DN40 | ||
| Intercambiador de calor de agua | Exchanger de calor de placas o con manga | ||||||
| Intercambiador de calor de aire | de aluminio para tubos de cobre | ||||||
| Tipo de compresor | Las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas | ||||||
| Panel de operación | Pantalla táctil de colores | ||||||
| Temperatura máxima de salida ((°C) | 90 °C | ||||||
| Productos de refrigeración | R744 (CO2) | ||||||
| Presión de diseño ((MPa) | El lado superior 15, el lado inferior 8 | ||||||
| Dimensiones (longitud, anchura y altura en mm) | 1450x950x1450 | Se trata de un sistema de control de velocidad. | Se trata de una muestra de las características de las máquinas de fabricación. | Se trata de un sistema de control de velocidad. | 2670 x 1410 x 2150 | 2290 x 2270 x 1980 | |
| Ruido (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Peso (en kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| DOMÍNIO de uso | Temperatura del agua de alimentación ((°C) | Entre 5 y 40 | |||||
| Presión del agua de alimentación | 0.05 ~ 0.4 | ||||||
| Temperatura de los efluentes ((°C) | Entre 55 y 90 | ||||||
| Flujo máximo | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Temperatura ambiente ((°C) | ¥20~43 | ||||||
El video
El video
El video
|
|
