| Moq: | Negociable |
| Price: | negotiable |
| Embalaje Estándar: | paquete estándar de la exportación, o según la petición del cliente |
| Período De Entrega: | 1-30 días laborables |
| Método De Pago: | L/C, D/A, D/P, T/T, Western Union, |
| Capacidad De Suministro: | 80000pcs/year |

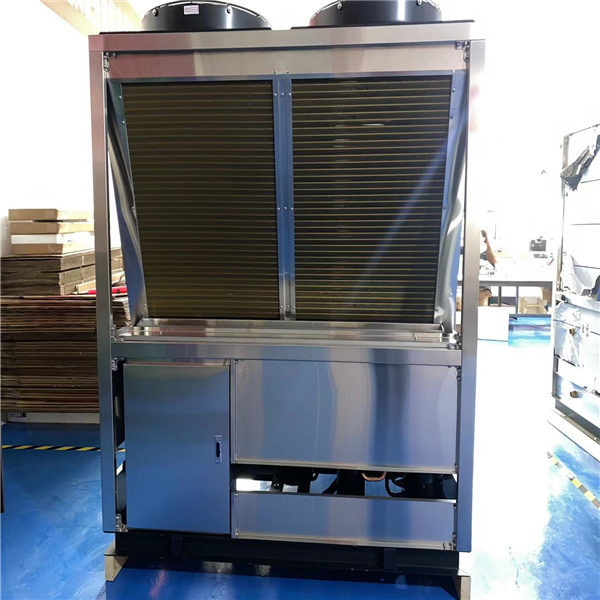

Calentador de agua con bomba de calor de fuente de aire de CO2 R744 de 7KW, neutro en carbono y emisiones de carbono
Ventajas y desventajas del refrigerante de dióxido de carbono
ventaja:
El dióxido de carbono es una sustancia natural, ODP=0, GWP=1. El uso de dióxido de carbono como refrigerante no tiene ningún efecto perjudicial sobre la capa de ozono atmosférico, puede reducir el efecto invernadero global, tiene una amplia gama de fuentes y precios bajos, lo que puede reducir en gran medida el costo de reemplazo del refrigerante, ahorrar energía y resolver el problema de la contaminación ambiental por compuestos. sexo.
El dióxido de carbono es seguro, no tóxico, no inflamable, no explosivo y tiene buena estabilidad térmica. No se descompone en gases nocivos ni a altas temperaturas, y la fuga no daña el cuerpo humano, los alimentos ni la ecología.
El dióxido de carbono tiene propiedades termofísicas adecuadas para ciclos y equipos de refrigeración. El peso molecular es pequeño, la capacidad de enfriamiento es grande y la capacidad de enfriamiento unitaria a 0°C es de 5 a 8 veces mayor que la de los refrigerantes convencionales. Por lo tanto, para el sistema de refrigeración con la misma carga de enfriamiento, el tamaño y el peso del compresor se pueden reducir significativamente, y todo el sistema es muy compacto; las condiciones de lubricación son fáciles de cumplir y no hay corrosión en los materiales comunes del sistema de refrigeración, lo que puede mejorar el rendimiento de sellado del compresor abierto y reducir las fugas.
La viscosidad del dióxido de carbono es pequeña, la viscosidad cinemática del líquido saturado de dióxido de carbono a 0 °C es solo el 5,2% de la de NH3 y el 23,8% de la de R12, la resistencia al flujo del fluido es pequeña y el rendimiento de transferencia de calor es mejor que el de los refrigerantes CFC, lo que puede mejorar la disipación de calor de los compresores de refrigeración herméticos.
inconveniente:
No puede mantener la vida, si la concentración es demasiado alta, causará daño a los órganos respiratorios humanos, o incluso asfixia mortal;
Tiene alta presión crítica y baja temperatura crítica; la temperatura crítica del CO2 es Tc=31.1°C, la presión crítica es Pc=7.3MPa, la temperatura crítica del agua es 374°C y la presión crítica es 22MPa.
Independientemente del ciclo subcrítico o del ciclo supercrítico, la presión de funcionamiento del sistema de refrigeración de CO2 será mayor que la del sistema tradicional de refrigeración y aire acondicionado, lo que presenta muchas dificultades para el diseño del sistema y los componentes, y el costo de fabricación es relativamente alto.
2. Aplicación del dióxido de carbono
La investigación y aplicación del dióxido de carbono se centran principalmente en tres aspectos:
Por un lado, en el campo del aire acondicionado de automóviles, debido a la gran cantidad de emisiones de refrigerante, el daño al medio ambiente también es grande;
En el campo del agua caliente con bomba de calor, hay un considerable deslizamiento de temperatura en la liberación de calor del dióxido de carbono en condiciones supercríticas, lo que es beneficioso para calentar agua a una temperatura más alta (por encima de 90°C) a temperaturas ambiente extremadamente bajas.
En el campo del ciclo de refrigeración en cascada, el dióxido de carbono tiene un buen rendimiento de flujo a baja temperatura y características de transferencia de calor, y se utiliza como refrigerante a baja temperatura para el ciclo de refrigeración en cascada de CO2/NH3.
Como se mencionó anteriormente, la concentración excesiva de dióxido de carbono puede causar daño a los órganos respiratorios de las personas, o incluso asfixia. Por lo tanto, se requiere monitoreo de fugas. Los requisitos relevantes son los siguientes:
Si la concentración de dióxido de carbono excede el valor límite, solo el personal capacitado puede ingresar;
La alarma debe sonar y encenderse al mismo tiempo, y cubrir tanto el interior como el exterior;
El sistema de ventilación y la alarma no deben utilizar la misma fuente de alimentación;
La alarma debe poder activar la ventilación, preferiblemente la válvula de cierre;
Las rejillas de ventilación y los detectores deben instalarse lo más bajo posible;
El detector debe monitorear la concentración de CO2, no la hipoxia.
3. Aplicación del dióxido de carbono en el sistema de refrigeración en cascada
El ciclo de refrigeración en cascada CO2/NH3 consta del ciclo de refrigeración de alta temperatura de NH3 y el ciclo de refrigeración de baja temperatura de CO2. Los dos sistemas de refrigeración independientes se acoplan a través del evaporador-condensador (intercambiador de calor intermedio). Temperatura de evaporación apropiada al evaporar a menor temperatura de evaporación, y presión de condensación moderada al condensar a temperatura ambiente.
Parámetros del calentador de agua con bomba de calor de fuente de aire de CO2 R744 de 7KW, neutro en carbono y emisiones de carbono
| Tipo de unidad | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Especificaciones | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Fuente de alimentación | Trifásico de cinco hilos 380V/50Hz | ||||||
| Modo de calefacción | Calor directo/tipo ciclo | ||||||
| Condición de trabajo estándar | Capacidad de calefacción (kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Potencia de entrada (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Flujo de agua caliente (m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Condición de alta temperatura | Capacidad de calefacción (kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Potencia de entrada (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Flujo de agua caliente (m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Condición de baja temperatura | Capacidad de calefacción (kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Potencia de entrada (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Flujo de agua caliente (m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| Información del componente | Tamaño de la junta de la tubería de agua | DN20 | DN25 | DN32 | DN40 | ||
| Intercambiador de calor de agua | Intercambiador de calor de placas o de manguito | ||||||
| Intercambiador de calor de aire | Aleta de aluminio para tubo de cobre | ||||||
| tipo de compresor | Reciprocante semicerrado | ||||||
| Panel de operación | Pantalla táctil a color | ||||||
| Temperatura máxima de salida (°C) | 90°C | ||||||
| Refrigerantes | R744 (CO2) | ||||||
| Presión de diseño (MPa) | Lado alto 15, lado bajo 8 | ||||||
| Dimensiones (largo, ancho y alto mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Ruido (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Peso (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| ALCANCE de uso | Temperatura del agua de alimentación (°C) | 5~ 40 | |||||
| Presión del agua de alimentación | 0.05~ 0.4 | ||||||
| Temperatura de efluente (°C) | 55~ 90 | ||||||
| Flujo máximo | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Temperatura ambiente (°C) | ’-20~43 | ||||||
