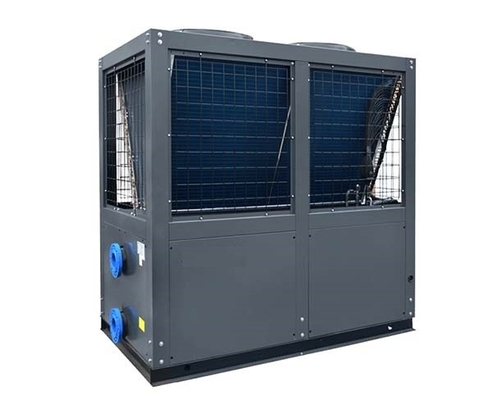

La descripción del calentador de agua de la pompa de calor de la fuente de aire del CO2 R744 para la calefacción residencial 7.45kw hizo salir de 90 grados con el compresor del dorin
El compresor chupa el refrigerante gaseoso a baja temperatura y de baja presión del dióxido de carbono del evaporador, y comprime el refrigerante del dióxido de carbono en un líquido supercrítico de alta temperatura y de alta presión a través de trabajo. El líquido supercrítico de alta temperatura y de alta presión entra en el refrigerador del gas para intercambiar calor por agua, y se refresca en el refrigerador del gas. El líquido de alta presión lanza mucho calor, y el agua absorbe el calor liberado y la temperatura continúa subiendo. Después de que el líquido de alta presión sea estrangulado y despresurizado por la válvula de la extensión, absorbe calor del aire circundante y se evapora en el gas de baja presión con la acción de la fan en el evaporador, y se chupa en el compresor que se comprimirá, y el ciclo se repite para producir la agua caliente. Ofrece el refrigerante natural de la protección del medio ambiente: ODP es 0, GWP es 1, ninguna contaminación al ambiente, funcionamiento de calefacción de alta temperatura excelente no tóxico, inflamable: la salida del agua más alta puede alcanzar sobre funcionamiento excelente de la baja temperatura 90℃: en la temperatura ambiente de -20°C, la agua caliente da alta temperatura 90°C puede todavía ser eficacia alta producida: el POLI de calefacción del funcionamiento puede alcanzar 4,5, y cuando la agua caliente se produce en la baja temperatura, el POLI todavía está sobre la amplia gama 2,0 del uso: puede trabajar normalmente en la gama de temperaturas ambiente de -20℃~43℃, conveniente para nuestra producción de agua caliente doméstica o industrial
El funcionamiento del calentador de agua de la pompa de calor de la fuente de aire del CO2 R744 para la calefacción residencial 7.45kw hizo salir de 90 grados con el compresor del dorin
Condiciones de trabajo ultrabajas de la temperatura: temperatura ambiente DB-10-C, temperatura 9°C de la entrada del agua;
Descongele la condición: temperatura ambiente DB2°C/WB1°C, temperatura 9°C de la entrada del agua; condición de la baja temperatura: temperatura ambiente DB7°C/WB6°C, temperatura 9°C de la entrada del agua; condiciones de trabajo estándar: °C de la temperatura ambiente DB20°C /WB15, temperatura del agua de la entrada 15°C; condiciones de trabajo das alta temperatura: temperatura ambiente DB38°C/WB23°C, temperatura del agua de la entrada 29°C.
Notas de la instalación:
1. El espaciamiento alrededor de la instalación no debe ser menos de Im;
2. Las tuberías con excepción de la pompa de calor se deben proteger contra helada y los elementos de calefacción pueden ser instalados;
3. las medidas del aislamiento y de la protección de calor se deben tomar para las tuberías para que la circulación de la agua caliente prevenga pérdida de calor.
| HP | A/mm | B/mm | C/mm |
| 7,5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | el an o 80 |

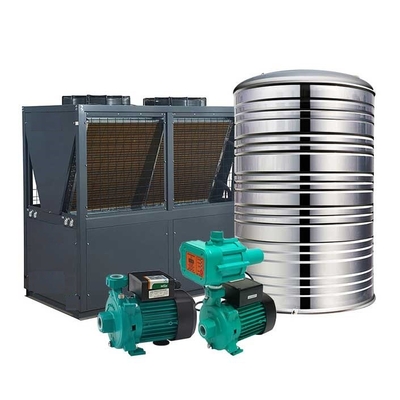

El tanque de agua del Presión-transporte del diagrama de aplicaciones
El calentador de agua de la pompa de calor de la fuente de aire del CO2 R744 para la calefacción residencial 7.45kw hizo salir de 90 grados con el compresor del dorin
Sistema de control elegante del diagrama de sistemas
El calentador de agua de la pompa de calor de la fuente de aire del CO2 R744 para la calefacción residencial 7.45kw hizo salir de 90 grados con el compresor del dorin
|
Lista de la especificación de la unidad de la agua caliente de la pompa de calor del CO2 El calentador de agua de la pompa de calor de la fuente de aire del CO2 R744 para la calefacción residencial 7.45kw hizo salir de 90 grados con el compresor del dorin |
||||||||
| Modelo | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Especificación | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| Fuente de alimentación | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Método de calefacción | Calefacción directa/circulación | |||||||
| Condiciones de trabajo nominales | capacidad de calefacción (kilovatio) | 7,45 | 28,1 | 37,7 | 56,1 | 74,1 | 108,6 | 158,7 |
| (kilovatio) Energía entrada |
1,61 | 6,1 | 8,2 | 12,2 | 16,1 | 23,6 | 34,5 | |
| POLI | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | |
| (³ de m /h) Corriente de calefacción |
0,11 | 0,6 | 0,81 | 1,21 | 1,62 | 2,33 | 3,41 | |
| Condiciones de trabajo das alta temperatura | capacidad de calefacción (kilovatio) | 5,58 | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 131,5 |
| (kilovatio) energía entrada | 1,73 | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| POLI | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | |
| (³ de m /h) Corriente de calefacción |
0,07 | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Condiciones de trabajo de la baja temperatura | capacidad de calefacción (kilovatio) | 4,3 | 15,7 | 19,1 | 31,8 | 38,9 | 59,3 | 90 |
| (kilovatio) energía entrada | 1,59 | 5,8 | 7,1 | 11,8 | 14,4 | 21,9 | 33,3 | |
| POLI | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | |
| (³ de m /h) Corriente de calefacción |
0,07 | 0,28 | 0,34 | 0,56 | 0,68 | 1,04 | 1,52 | |
| Información de las piezas | Tamaño del interfaz del tubo de agua | DN15 | DN20 | DN25 | DN32 | |||
| Cambiador de calor del agua | Cambiador de calor de la placa o del tubo | |||||||
| Cambiador de calor del aire | Aletas de aluminio del tubo de cobre | |||||||
| Tipo del compresor | Rotatorio doble | tipo de intercambio Semi-cerrado | ||||||
| El panel de la operación | Pantalla táctil del color | |||||||
| Temperatura máxima del mercado | 85℃ | 90℃ | ||||||
| Refrigerante | R744 (CO2) | |||||||
| Pressur del diseño (MPa) | 15MPa ()/8MPa (LP) de HP | |||||||
| Dimensiones (L, W, H milímetros) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| ruido (DB) | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| peso (kilogramo) | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Feedwatertemperature (℃) | 5~40 | |||||||
| (MPa de la presión de agua de alimentación) | 0.05~0.4 | |||||||
| Temperatura del mercado del agua (℃) | 55~85 | 55~90 | ||||||
| Flujo máximo | 0,24 | 1,2 | 1,5 | 2,4 | 3,2 | 4,9 | 6,5 | |
| Temperatura ambiente (℃) | -25~43 | |||||||
Diagrama esquemático del sistema
