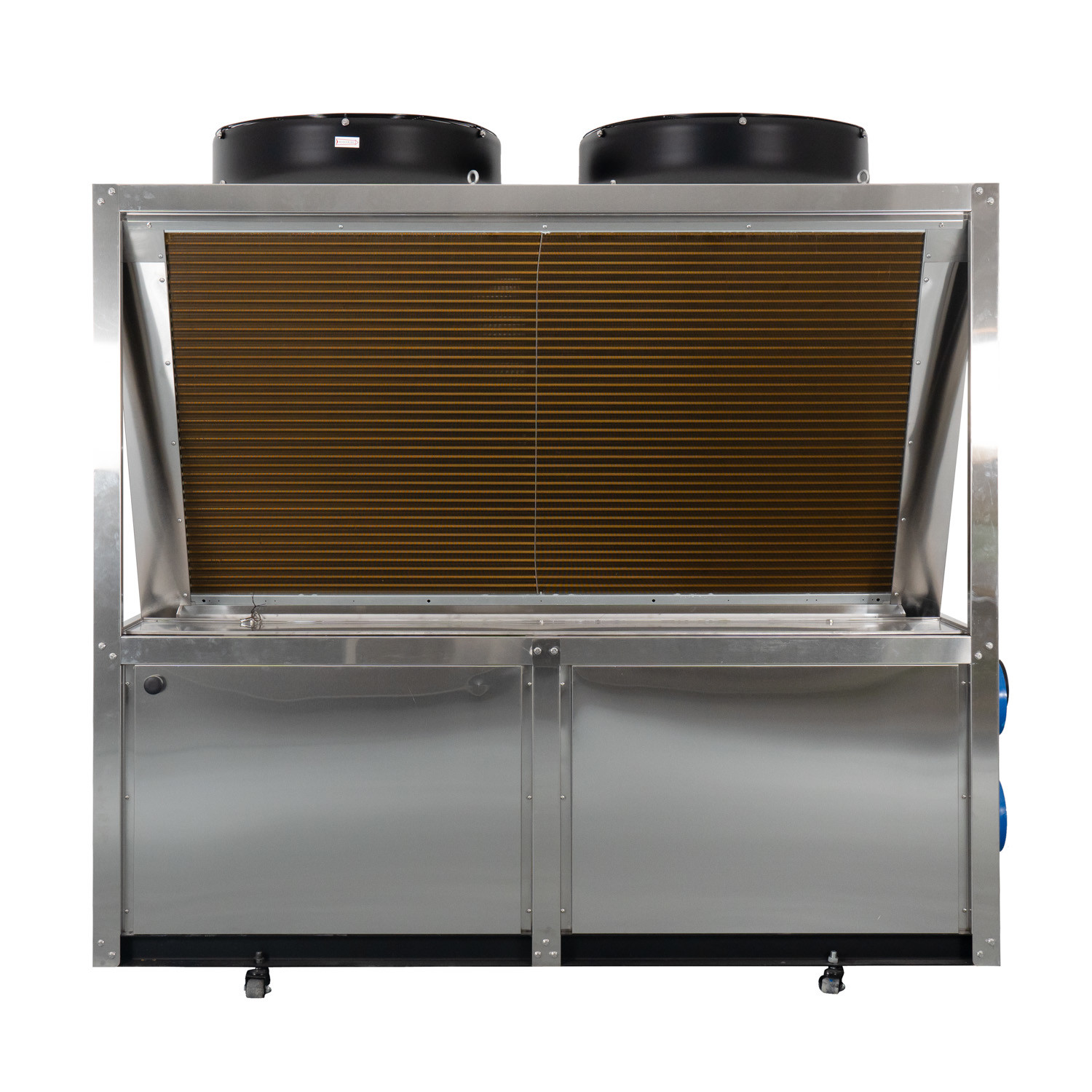

Descripción del DORIN INVERTER CO2 ((R744) Sistemas de bomba de calor
Bomba de calor de alta temperatura de dióxido de carbono
El dióxido de carbono es un fluido de trabajo natural, con alta conductividad térmica y capacidad térmica específica, que ayuda a obtener un elevado coeficiente de transferencia de calor.baja viscosidad dinámica puede reducir la caída de presión del fluido de trabajo en el tuboLa alta densidad de vapor ayuda a mejorar el caudal de masa del fluido de trabajo.la relación de densidad (la relación de densidad representa la diferencia entre las propiedades del gas y el líquido) es pequeña, lo que es beneficioso para la distribución del fluido de trabajo, y la tensión superficial es pequeña, lo que puede mejorar la intensidad de ebullición en la zona de transferencia de calor del evaporador.La densidad de gas es alta., y la capacidad de calefacción por unidad de volumen es grande, que es aproximadamente 5 veces mayor que la del R22, lo que puede reducir el tamaño de las tuberías y compresores, haciendo que el sistema sea más ligero, compacto y de pequeño tamaño.La relación de presión del compresor (la relación entre la presión de condensación y la presión de evaporación del fluido de trabajo) es bajaEn el caso de las máquinas de compresión, el proceso de compresión puede estar más cerca de la compresión isentrópica y la eficiencia mejora.
El proceso del ciclo de refrigeración transcrítico de dióxido de carbono es ligeramente diferente al del ciclo de refrigeración por compresión de vapor ordinario.La presión de succión del compresor es inferior a la presión críticaEl proceso endotérmico del ciclo todavía se lleva a cabo en condiciones subcríticas.El proceso de intercambio de calor se basa en el calor latente para completarSin embargo, la presión de escape del compresor está por encima de la presión crítica y no se produce condensado durante el proceso de liberación de calor del medio de trabajo.El intercambiador de calor de alta presión ya no se llama condensadorEl concepto tradicional de temperatura de condensación se ha perdido, lo que significa que el proceso de intercambio de calor depende del calor sensible para completarlo.

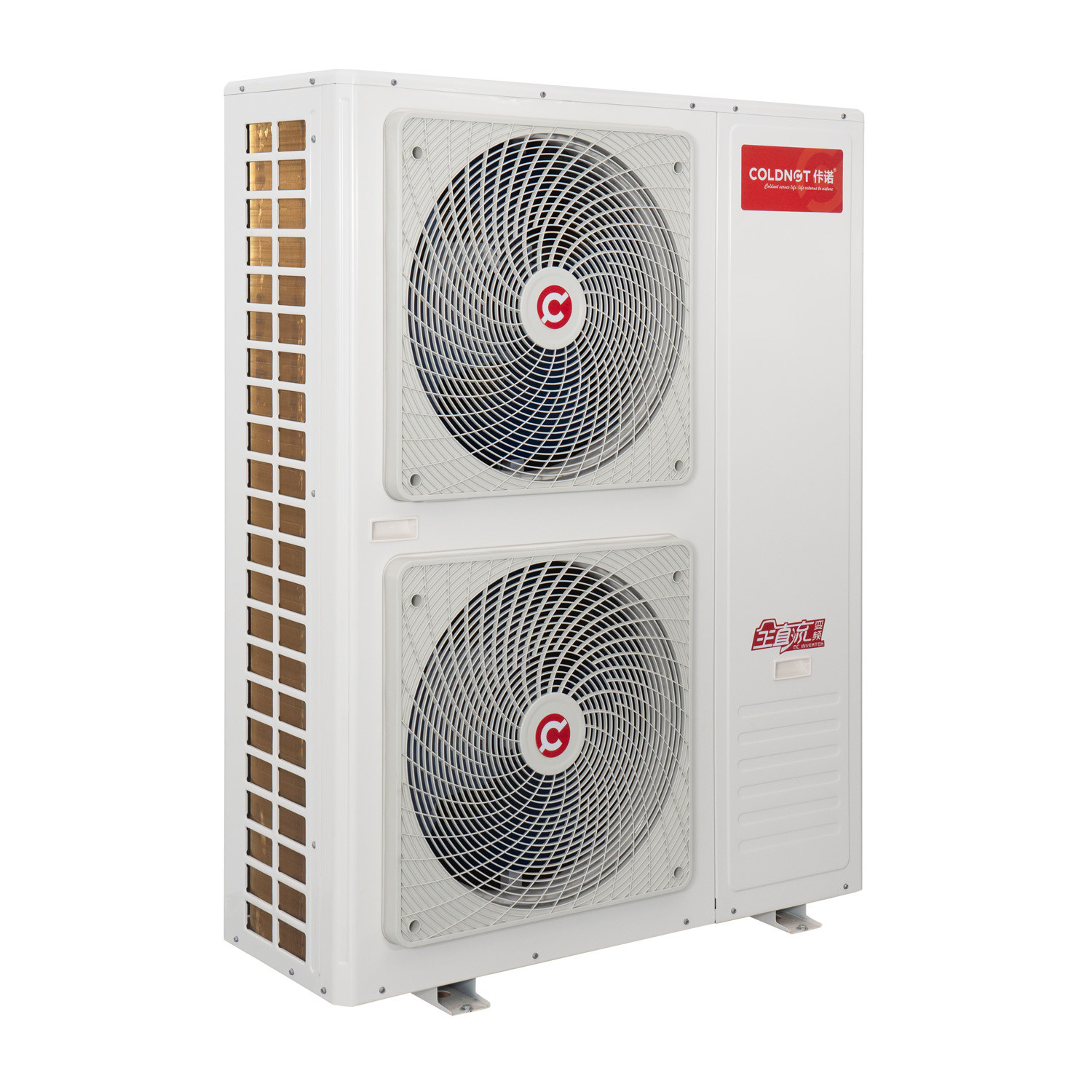

Rendimiento de 8 kw R744 CO2 Bomba de calor Calentador de agua para uso residencial -25 grados estable
Condiciones de trabajo a temperaturas ultrabajas: temperatura ambiente DB-10-C, temperatura de entrada de agua 9°C;
Condición de descongelación: temperatura ambiente DB2°C/WB1°C, temperatura de entrada de agua 9°C; condición de baja temperatura: temperatura ambiente DB7°C/WB6°C, temperatura de entrada de agua 9°C; condición de trabajo estándar:temperatura ambiente DB20°C /WB15°C, temperatura del agua de entrada 15°C; condiciones de trabajo de alta temperatura: temperatura ambiente DB38°C/WB23°C, temperatura del agua de entrada 29°C.
No obstante lo dispuesto en el apartado 1, el número de unidad de producción será igual al número de unidades de producción.
1La distancia entre las instalaciones no debe ser inferior a Im.
2Las tuberías que no sean la bomba de calor deben estar protegidas de las heladas y pueden instalarse elementos de calefacción.
3Para evitar pérdidas de calor, deben tomarse medidas de aislamiento térmico y protección para las tuberías de circulación de agua caliente.
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

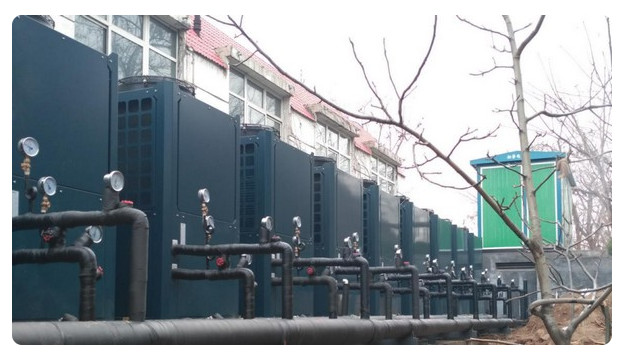

Diagrama de aplicación Tanque de agua portadora a presión
8 kw R744 CO2 Bomba de calor Calentador de agua para uso residencial -25 grados estable
Diagrama del sistema Sistema de control inteligente
8 kw R744 CO2 Bomba de calor Calentador de agua para uso residencial -25 grados estable
|
Lista de especificaciones de la unidad de agua caliente de la bomba de calor de CO2 8 kw R744 CO2 Bomba de calor Calentador de agua para uso residencial -25 grados estable |
||||||||
| Modelo | Se aplicará el procedimiento de ensayo de la norma ISO/IEC 1704:2003. | Se aplicará el procedimiento de ensayo. | SJKRS-36II/C. Las condiciones de los equipos de ensayo y de los equipos de ensayo y de ensayo | Se aplicará el método de ensayo. | SJKRS-73II/C. Los demás | Se aplicará el método de ensayo. | Se aplicará el método de ensayo de la SJKRS-160II. | |
| Especificación | 2 CV | 7.5 CV | 10 CV | 15 CV | 20 CV | 30 CV | 45 CV | |
| Fuente de alimentación | Las emisiones de CO2 de las centrales eléctricas | 380V/3N/50Hz | ||||||
| Método de calentamiento | Calentamiento directo / circulación | |||||||
| Condición de trabajo nominal | (kW) Capacidad de calefacción | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kW) Potencia de entrada |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| El COP | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m3/h) Flujo de agua de calefacción |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| Condiciones de trabajo de alta temperatura | (kw) capacidad de calefacción | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (kW) Potencia de entrada | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| El COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m3/h) Flujo de agua de calefacción |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Condiciones de trabajo a baja temperatura | (kw) capacidad de calefacción | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kW) Potencia de entrada | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| El COP | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m3/h) Flujo de agua de calefacción |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| Información sobre las piezas | Tamaño de la interfaz de la tubería de agua | DN15 | DN20 | DN25 | DN32 | |||
| Intercambiador de calor de agua | Exchanger de calor de placas o tubos | |||||||
| Intercambiador de calor de aire | Las aletas de aluminio de los tubos de cobre | |||||||
| Tipo de compresor | De doble rotación | Tipo de rueda recíproca semicerrada | ||||||
| Panel de funcionamiento | Pantalla táctil de colores | |||||||
| Temperatura máxima de salida | 85 °C | 90 °C | ||||||
| Agentes de refrigeración | R744 (CO2) | |||||||
| Presión de diseño ((MPa) | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |||||||
| Dimensiones (L,W,H mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070 x 2150 x 2245 | |
| (dB) Ruido | ≤ 44 años | ≤ 56 años | ≤ 59 años | ≤ 62 años | ≤ 67 años | ≤ 70 años | ≤ 70 años | |
| (kg) Peso | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Temperatura del agua de alimentación ((°C) | Entre 5 y 40 | |||||||
| (Presión del agua de alimentación MPa) | 0.05 ~ 0.4 | |||||||
| Temperatura de salida del agua (°C) | Entre 55 y 85 | 55 ~ 90 | ||||||
| Flujo máximo | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Temperatura ambiente (°C) | - 25 ~ 43 | |||||||
Diagrama esquemático del sistema
