Descripción de la fuente de aire de la pompa de calor de la temperatura alta del dióxido de carbono de los sistemas de la pompa de calor del CO2 del INVERSOR de DORIN (R744) y de la fuente de agua
La unidad transcritical de la pompa de calor del dióxido de carbono tiene un efecto ahorro de energía significativo en la recuperación de calor residual. Con las características excelentes del dióxido de carbono supercríticas, sólo una pequeña cantidad de electricidad se requiere para producir la agua caliente da alta temperatura. En el área fría de 100 a 20 grados en el norte, el calor residual del aire puede ser absorbido. En el área supercrítica del dióxido de carbono, el cambiador de calor del gas puede todavía producir eficientemente la agua caliente da alta temperatura sobre 60 °C.
Principio de funcionamiento de la pompa de calor del CO2
El principio de trabajo de bomba de CO2Heat es que el refrigerante absorbe el calor en el aire (o el agua), comprimida por el compresor para convertirse en un gas de alta temperatura y de alta presión que se descargará. El gas refrigerante de alta temperatura y de alta presión es refrescado por el refrigerador del gas y transfiere el calor al agua entonces realiza la función de calefacción.
Temperatura de trabajo de la pompa de calor del dióxido de carbono: - temperatura del agua 43-43℃Outlet: 35-100℃COP: 3.2-7.0
Funcionamiento del sistema residencial de la pompa de calor del CO2 de Zew Selandia 8kw para la calefacción de talleres combinada y la calefacción de agua caliente
Condiciones de trabajo ultrabajas de la temperatura: temperatura ambiente DB-10-C, temperatura 9°C de la entrada del agua;
Descongele la condición: temperatura ambiente DB2°C/WB1°C, temperatura 9°C de la entrada del agua; condición de la baja temperatura: temperatura ambiente DB7°C/WB6°C, temperatura 9°C de la entrada del agua; condiciones de trabajo estándar: °C de la temperatura ambiente DB20°C /WB15, temperatura del agua de la entrada 15°C; condiciones de trabajo das alta temperatura: temperatura ambiente DB38°C/WB23°C, temperatura del agua de la entrada 29°C.
Notas de la instalación:
1. El espaciamiento alrededor de la instalación no debe ser menos de Im;
2. Las tuberías con excepción de la pompa de calor se deben proteger contra helada y los elementos de calefacción pueden ser instalados;
3. las medidas del aislamiento y de la protección de calor se deben tomar para las tuberías para que la circulación de la agua caliente prevenga pérdida de calor.
| HP | A/mm | B/mm | C/mm |
| 7,5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | el an o 80 |
El tanque de agua del Presión-transporte del diagrama de aplicaciones

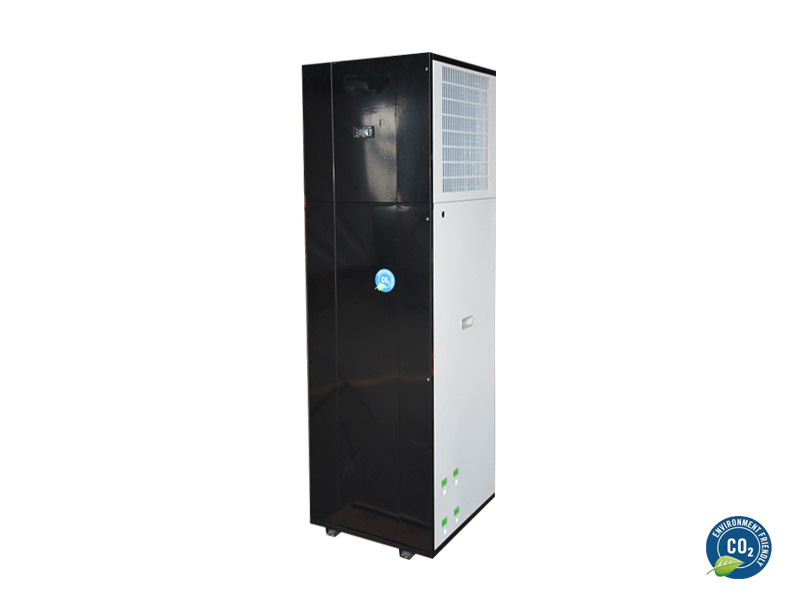

Sistema residencial de la pompa de calor del CO2 de Zew Selandia 8kw para la calefacción de talleres combinada y la calefacción de agua caliente
Sistema de control elegante del diagrama de sistemas

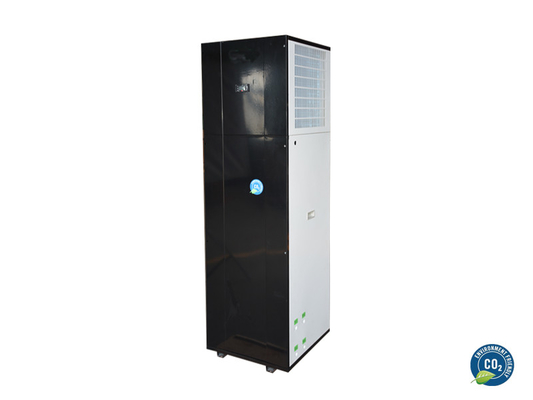

Sistema residencial de la pompa de calor del CO2 de Zew Selandia 8kw para la calefacción de talleres combinada y la calefacción de agua caliente
|
Lista de la especificación de la unidad de la agua caliente de la pompa de calor del CO2 Sistema residencial de la pompa de calor del CO2 de Zew Selandia 8kw para la calefacción de talleres combinada y la calefacción de agua caliente |
||||||||
| Modelo | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Especificación | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| Fuente de alimentación | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Método de calefacción | Calefacción directa/circulación | |||||||
| Condiciones de trabajo nominales | capacidad de calefacción (kilovatio) | 7,45 | 28,1 | 37,7 | 56,1 | 74,1 | 108,6 | 158,7 |
| (kilovatio) Energía entrada |
1,61 | 6,1 | 8,2 | 12,2 | 16,1 | 23,6 | 34,5 | |
| POLI | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | |
| (³ de m /h) Corriente de calefacción |
0,11 | 0,6 | 0,81 | 1,21 | 1,62 | 2,33 | 3,41 | |
| Condiciones de trabajo das alta temperatura | capacidad de calefacción (kilovatio) | 5,58 | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 131,5 |
| (kilovatio) energía entrada | 1,73 | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| POLI | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | |
| (³ de m /h) Corriente de calefacción |
0,07 | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Condiciones de trabajo de la baja temperatura | capacidad de calefacción (kilovatio) | 4,3 | 15,7 | 19,1 | 31,8 | 38,9 | 59,3 | 90 |
| (kilovatio) energía entrada | 1,59 | 5,8 | 7,1 | 11,8 | 14,4 | 21,9 | 33,3 | |
| POLI | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | |
| (³ de m /h) Corriente de calefacción |
0,07 | 0,28 | 0,34 | 0,56 | 0,68 | 1,04 | 1,52 | |
| Información de las piezas | Tamaño del interfaz del tubo de agua | DN15 | DN20 | DN25 | DN32 | |||
| Cambiador de calor del agua | Cambiador de calor de la placa o del tubo | |||||||
| Cambiador de calor del aire | Aletas de aluminio del tubo de cobre | |||||||
| Tipo del compresor | Rotatorio doble | tipo de intercambio Semi-cerrado | ||||||
| El panel de la operación | Pantalla táctil del color | |||||||
| Temperatura máxima del mercado | 85℃ | 90℃ | ||||||
| Refrigerante | R744 (CO2) | |||||||
| Pressur del diseño (MPa) | 15MPa ()/8MPa (LP) de HP | |||||||
| Dimensiones (L, W, H milímetros) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| ruido (DB) | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| peso (kilogramo) | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Feedwatertemperature (℃) | 5~40 | |||||||
| (MPa de la presión de agua de alimentación) | 0.05~0.4 | |||||||
| Temperatura del mercado del agua (℃) | 55~85 | 55~90 | ||||||
| Flujo máximo | 0,24 | 1,2 | 1,5 | 2,4 | 3,2 | 4,9 | 6,5 | |
| Temperatura ambiente (℃) | -25~43 | |||||||
Diagrama esquemático del sistema
