Introducción del principio de sistema de calefacción de la pompa de calor del CO2
El compresor chupa el refrigerante a baja temperatura y de baja presión del dióxido de carbono de gas del evaporador, y comprime el refrigerante del dióxido de carbono en un líquido supercrítico de alta temperatura y de alta presión a través de trabajo. El líquido supercrítico de alta temperatura y de alta presión entra en el refrigerador del gas para intercambiar calor por agua, y se refresca en el refrigerador del gas. El líquido de alta presión lanza mucho calor, y el agua absorbe el calor liberado y la temperatura continúa subiendo. Después de que se estrangule el líquido de alta presión y despresurizado por la válvula de la extensión, en el evaporador, la fan absorbe el calor en el aire circundante y se evapora en el gas de baja presión, que se chupa en el compresor y se comprime, para circularlo en varias ocasiones para proporcionar la agua caliente.
Las características del CO2 calor el sistema de calefacción de la pompa
Refrigerante natural de la protección del medio ambiente: El refrigerante del CO2, ODP es 0, GWP es 1, ninguna contaminación al ambiente, no tóxico, inflamable;
Temperatura del mercado del apogeo: la fuente/la temperatura del agua de la vuelta puede alcanzar 65°C/45°C, y la temperatura del agua más alta del mercado puede alcanzar sobre 75°C, conveniente para los radiadores;
Funcionamiento a baja temperatura excelente: en la temperatura ambiente de -35°C, la calefacción es todavía normal;
Eficacia alta: El POLI de calefacción del funcionamiento puede alcanzar 1,8 en una temperatura ambiente de -30°C;
Amplia gama del uso: puede trabajar normalmente en la gama de temperaturas ambiente de -35℃~20℃, conveniente para la mayoría de las regiones frías en septentrional mi país.

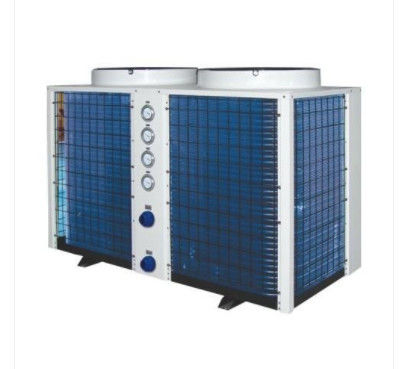

| Sistema de calefacción monobloque de la pompa de calor del CO2 | ||||
| Tipo de la unidad | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | |
| Especificaciones | 7.5HP | 10HP | 15HP | |
| Fuente de alimentación | Five-wire380V/50Hz trifásico | |||
| Modo de calefacción | Tipo directo del calor/del ciclo | |||
| Condiciones de trabajo estándar | Capacidad de calefacción (kilovatios) | 27,5 | 36,7 | 55,1 |
| Energía entrada (kilovatios) | 6,1 | 8,2 | 13,7 | |
| POLI | 4,5 | 4,5 | 4,5 | |
| Corriente caliente (³ de m /h) | 0,59 | 0,79 | 1,18 | |
| Condición da alta temperatura | Kilovatios de la capacidad de calefacción) | 23,9 | 28,5 | 51,5 |
| Energía entrada (kilovatios) | 7,5 | 8,9 | 16,1 | |
| POLI | 3,2 | 3,2 | 3,2 | |
| Corriente caliente (³ de m /h) | 0,27 | 0,33 | 0,59 | |
| Condición de la baja temperatura | Capacidad de calefacción (kilovatios) | 17,3 | 21,4 | 34,8 |
| Energía entrada (kilovatios) | 6,2 | 7,6 | 12,4 | |
| POLI | 2,8 | 2,8 | 2,8 | |
| Corriente caliente (³ de m /h) | 0,32 | 0,4 | 0,65 | |
| Componentes Información |
Tamaño de la junta de tubo de agua | DN20 | DN25 | |
| Cambiador de calor del agua | Cambiador de calor de la placa o de la manga | |||
| Cambiador de calor del aire | Aleta de aluminio para el tubo de cobre | |||
| tipo del compresor | intercambio Semi-cerrado | |||
| El panel de la operación | Pantalla táctil del color | |||
| Temperatura máxima del mercado (℃) | 90℃ | |||
| Refrigerantes | R744 (CO2) | |||
| Presión del diseño (MPa) | Alta cara 15, cara baja 8 | |||
| Dimensiones (L*W*H milímetros) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| Ruido (DB) | 56 | 59 | 62 | |
| Peso (kilogramos) | 550 | 660 | 780 | |
| ALCANCE del uso | Temperatura del agua de alimentación (℃) | 5~ 40 | ||
| Presión de agua de alimentación | 0,05~ 0,4 | |||
| Temperatura efluente (℃) | 55~ 90 | |||
| Flujo máximo | 1,2 | 1,5 | 2,4 | |
| Temperatura ambiente (℃) |
’ - 20~43
|
|||
