1. ¿Cuál es un calentador de agua de la pompa de calor del CO2?
La pompa de calor del CO2 es un sistema de la pompa de calor que utiliza el CO2 como el refrigerante. Porque el código refrigerante del CO2 es R-744, la pompa de calor del CO2 también se llama pompa de calor R744.
2. principio de funcionamiento de pompa de calor del CO2
El principio de trabajo de la pompa de calor del CO2 es básicamente lo mismo que el de la pompa de calor ordinaria. Durante el tiempo determinado, cuando la temperatura del agua del tanque de almacenamiento de la agua caliente es más baja que el valor determinado del regulador de temperatura, se gira la bomba de la pompa de calor, de la fan y de la agua en circulación automáticamente, y la fan dibuja el aire dentro del evaporador. Después de que el medio de calor en el evaporador absorba la energía térmica en el aire, es presurizado por la pompa de calor (compresor) para generar temperatura alta, y entonces el calor se lanza al agua a través del cambiador de calor para aumentar la temperatura del agua, y el medio de calor atraviesa la válvula de válvula reguladora después de refrescar abajo. La vuelta al evaporador, repitiendo la liberación de la absorción del calor y de calor, hasta la temperatura del agua calentada alcanza la temperatura determinada, la pompa de calor y el trabajo de la parada de la fan.
3. Ventajas del calentador de agua de la pompa de calor del CO2:
1) La capacidad de enfriamiento por el volumen de unidad de CO2 es varias veces que de otros refrigerantes. Sus características excelentes del flujo y de transferencia de calor pueden reducir perceptiblemente el tamaño del compresor y del sistema, haciendo el sistema entero muy compacto;
2) El refrigerante del CO2 no tiene casi ningún efecto destructivo sobre la capa de ozono, y el GWP es también bajo;
3) El alto refrigerante del CO2 de la eficacia termal combinado con las cargas huecas de la electricidad en la noche reducirá grandemente gastos de explotación;
4) El buen funcionamiento y la estabilidad química, CO2 es seguros, no tóxicos, inflamables, convenientes para los diversos aceites lubricantes y las piezas y los materiales mecánicos comunes, y no se descompondrán para producir los gases dañinos incluso en las temperaturas altas;
5) Tiene propiedades termodinámicas compatibles con el ciclo y el equipo de refrigeración, y el calor de la evaporación latente del CO2 es relativamente grande;
6) Comparado con los refrigerantes convencionales, la compresión del ciclo transcritical del CO2 es relativamente pequeña, cerca de 2.5-3.0, que pueden mejorar la eficacia operativa del compresor, de tal modo aumentando el coeficiente del funcionamiento del sistema.
7) El uso de la temperatura de extractor del CO2 es más alto, puede conseguir a una temperatura más alta la agua caliente, ajustable en el rango de 55~90℃; La pompa de calor del CO2 puede trabajar en -20℃, incluso en el ambiente frío severo puede también suministrar la agua caliente 90℃.
8) El CO2 es una sustancia natural inagotable e inagotable en la tierra. Como medio de trabajo refrigerante natural, el CO2 se mira como CFC debido a su protección del medio ambiente, no-toxicidad y características transcritical excelentes del ciclo. El mejor substituto para los refrigerantes.
4. La diferencia con la pompa de calor ordinaria:
CO2 del uso del calentador de agua de la pompa de calor del CO2 como el refrigerante. Las pompas de calor ordinarias utilizan generalmente los refrigerantes respetuosos del medio ambiente como el refrigerante. Los principios de trabajo de los dos son básicamente lo mismo. Ambos pertenecen al tipo de la compresión del vapor, pero son levemente diferentes. La pompa de calor del CO2 pertenece al ciclo supercrítico, es decir, condensando. En el extremo del condensador, el CO2 no será condensado en líquido, mientras que el refrigerante de Freón se condensa en líquido en el extremo del condensador y después se estrangula.
5. Limitaciones del desarrollo de las pompas de calor del CO2:
La desventaja principal del CO2 pues un refrigerante es que tiene una temperatura crítica más baja (31.1°C) y una presión crítica más alta (7.37MPa). Especialmente para estos últimos, si se adopta el ciclo transcritical, la presión de trabajo del sistema de refrigeración del CO2 puede alcanzar el MPa hasta 10, que tiene requisitos más rigurosos en la fuerza material, el lacre y la conexión de tubo del sistema. Indudablemente, el coste de producción es también otras fuentes de aire. Varias veces la unidad de la pompa de calor.

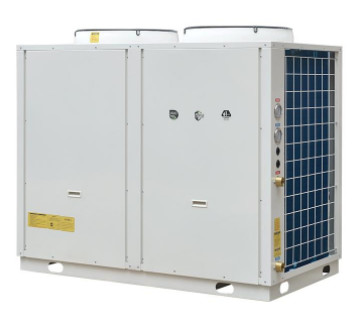

| Calentador de agua monobloque de la pompa de calor del CO2 | ||||
| Tipo de la unidad | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | |
| Especificaciones | 7.5HP | 10HP | 15HP | |
| Fuente de alimentación | Five-wire380V/50Hz trifásico | |||
| Modo de calefacción | Tipo directo del calor/del ciclo | |||
| Condiciones de trabajo estándar | Capacidad de calefacción (kilovatios) | 27,5 | 36,7 | 55,1 |
| Energía entrada (kilovatios) | 6,1 | 8,2 | 13,7 | |
| POLI | 4,5 | 4,5 | 4,5 | |
| Corriente caliente (³ de m /h) | 0,59 | 0,79 | 1,18 | |
| Condición da alta temperatura | Kilovatios de la capacidad de calefacción) | 23,9 | 28,5 | 51,5 |
| Energía entrada (kilovatios) | 7,5 | 8,9 | 16,1 | |
| POLI | 3,2 | 3,2 | 3,2 | |
| Corriente caliente (³ de m /h) | 0,27 | 0,33 | 0,59 | |
| Condición de la baja temperatura | Capacidad de calefacción (kilovatios) | 17,3 | 21,4 | 34,8 |
| Energía entrada (kilovatios) | 6,2 | 7,6 | 12,4 | |
| POLI | 2,8 | 2,8 | 2,8 | |
| Corriente caliente (³ de m /h) | 0,32 | 0,4 | 0,65 | |
| Componentes Información |
Tamaño de la junta de tubo de agua | DN20 | DN25 | |
| Cambiador de calor del agua | Cambiador de calor de la placa o de la manga | |||
| Cambiador de calor del aire | Aleta de aluminio para el tubo de cobre | |||
| tipo del compresor | intercambio Semi-cerrado | |||
| El panel de la operación | Pantalla táctil del color | |||
| Temperatura máxima del mercado (℃) | 90℃ | |||
| Refrigerantes | R744 (CO2) | |||
| Presión del diseño (MPa) | Alta cara 15, cara baja 8 | |||
| Dimensiones (L*W*H milímetros) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| Ruido (DB) | 56 | 59 | 62 | |
| Peso (kilogramos) | 550 | 660 | 780 | |
| ALCANCE del uso | Temperatura del agua de alimentación (℃) | 5~ 40 | ||
| Presión de agua de alimentación | 0,05~ 0,4 | |||
| Temperatura efluente (℃) | 55~ 90 | |||
| Flujo máximo | 1,2 | 1,5 | 2,4 | |
| Temperatura ambiente (℃) |
’ - 20~43
|
|||
