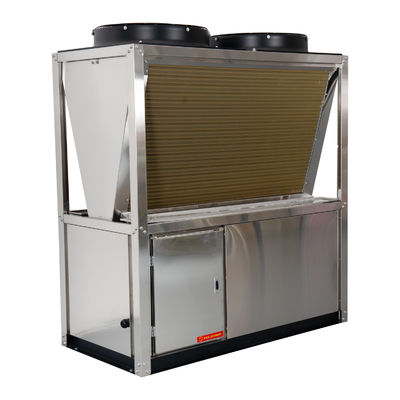

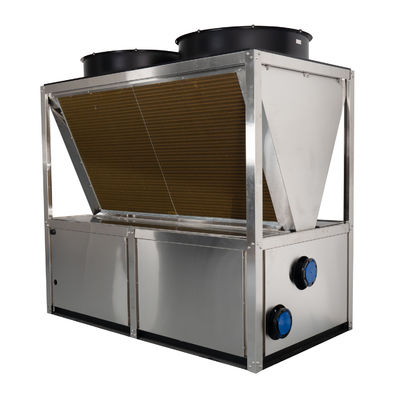

Capa de acero inoxidable de 120 grados de vapor de alta temperatura de la fuente de aire bomba de calor R410 refrigeración
El principio básico de funcionamiento de la unidad de bomba de calor de fuente de aire de alta temperatura en cascada se basa en la inversa
El sistema de fluidos de trabajo se divide en un sistema de circulación de nivel de baja temperatura y un sistema de
un sistema de circulación de nivel de alta temperatura. El gas de baja presión se comprime en un sistema de temperatura media y
gas de presión media por el compresor de baja temperatura y entra en el intercambiador de calor intermedio para
El medio de trabajo líquido se descomprime y se expande por el
En el intercambiador de calor, el calor de evaporación se absorbe de nuevo a
completar un ciclo de baja temperatura; al mismo tiempo, el medio de trabajo líquido de la máquina de alta temperatura
absorbe el calor transmitido por la etapa de baja temperatura en el intercambiador de calor intermedio y se evapora
en un gas de temperatura media y baja presión, y el gas de baja presión se comprime por la presión baja
El gas de temperatura media y presión media se comprime en una temperatura alta y
gas de alta presión por un compresor de alta temperatura, que se condensa en estado líquido en un intercambiador de calor
En el intercambiador térmico intermedio, el calor de evaporación
Se absorbe de nuevo para completar un ciclo de baja temperatura; a través del ciclo recíproco, el efecto de producir
se consigue agua caliente de alta temperatura a baja temperatura ambiente
Capa de acero inoxidable de 120 grados de vapor de alta temperatura de la fuente de aire bomba de calor R410 refrigeración
| Tipo de producto |
FKH-20II/TGW: el avión de carga de las Fuerzas Armadas de los Estados Unidos |
FKH-50II/TGW: el tipo de vehículo utilizado |
FKH-100II/TGW: el número de unidades de carga de las que se trate. |
| Viento de punta |
Viento de punta |
Viento de punta |
| Especificaciones de potencia |
380 V 3N ∞ 50 Hz |
380V 3N~50Hz |
380 V 3N ∞ 50 Hz |
Capacidad de calefacción en condiciones de funcionamiento A1
Condición ((20) |
20 kW |
50 kW |
100 kW |
Consumo de potencia de calefacción en condiciones de funcionamiento A1
condición |
12 kW |
29 kW |
58kW |
Capacidad de calefacción en condiciones de funcionamiento A2
estado (7). |
19 kW |
49 kW |
98 kW |
Consumo de energía de calefacción bajo A2
condiciones de trabajo |
12 kW |
31 kW |
62 kW |
Capacidad de calefacción en condiciones de trabajo A3
-12) |
15 kW |
42 kW |
85 kW |
Consumo de potencia de calefacción en A3
condiciones de trabajo |
11.5kW |
32 kW |
63 kW |
| Capacidad de calefacción en condiciones de trabajo de A4 ((-20) |
14 kW |
37 kW |
75 kW |
Consumo de energía de calefacción bajo A4
condiciones de trabajo |
11.2kW |
30 kW |
60 kW |
| Corriente máxima de funcionamiento |
Las demás: |
Las demás: |
Las demás: |
| Descargo |
3.4 m3/h |
8.6m3/h≤ |
17.2 m3/h |
| ruido |
Se aplican las siguientes medidas: |
Se aplicarán las siguientes medidas: |
Se aplican las siguientes medidas: |
| Pérdida de presión en el lado del agua |
No más de 75 kPa |
No más de 75 kPa |
No más de 88 kPa |
| Tamaño de la unidad ((longitud x anchura x altura mm) |
860 × 780 × 1780 |
1550 × 780 × 1780 |
2260 × 1230 × 2170 |

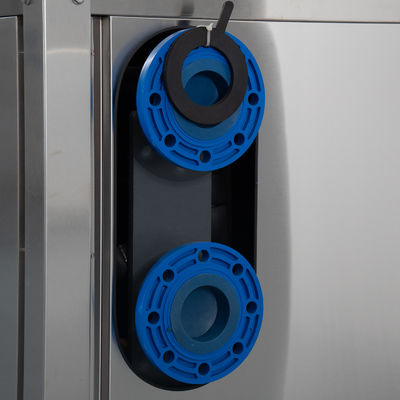

| El tamaño de la conexión |
DN32 ((de pezones hexagonales) |
DN40 (de pezones hexagonales) |
DN80 (flanca) |
| Peso de la unidad ((kg) |
240 |
450 |
1350 |
